詳細介紹
特點：有效抑制諧波電流限制疊加在直流上的交流紋波，改善變頻器功率因數抑制變頻器逆變環節產生的諧波，減少其對整流裝置和電網的影響.
Effectively suppress the harmonic current, limit the AC ripple superimposed on the DC, improve the power factor of the frequency converter, suppress the harmonic generated by the inverter link of the frequency converter, and reduce its impact on the rectifier and power grid

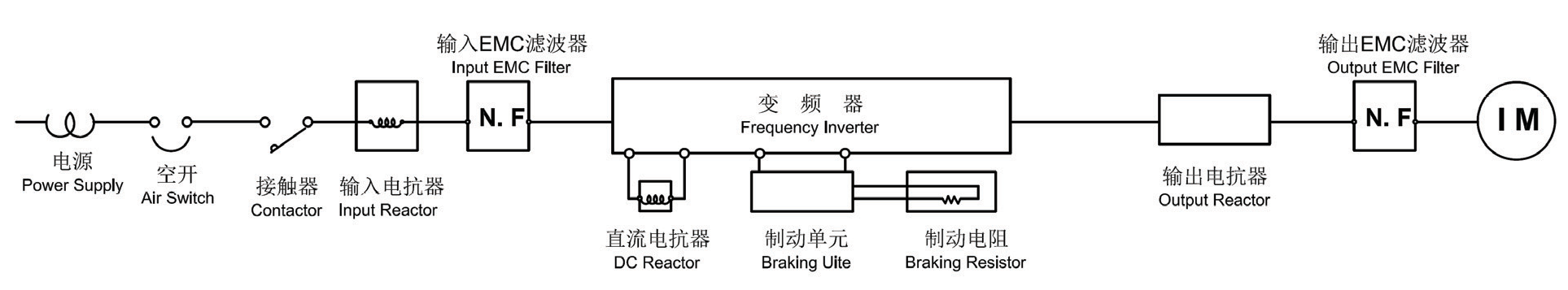

適用范圍：可直接配套于各品牌的變頻器/伺服
Can directly used for various brands of Frequency Inverters/Servo
額定電壓 Rated Voltage: 400VDC~1000VDC
額定電流 Rated Current: 2A-900A
SHAPE \* MERGEFORMAT
絕緣等級 Insulation Class: F
or above
電抗率 Reactor Impedance: 2%
SHAPE \* MERGEFORMAT
工作環境溫度 Ambient temperature: -25℃ to 40℃
防護等級 Protection Category: IP00
SHAPE \* MERGEFORMAT
設計參考標準 Design corresponding to Standards: GB19212.1-2008 / GB19212.21-2007 /
GB1094.6-2011

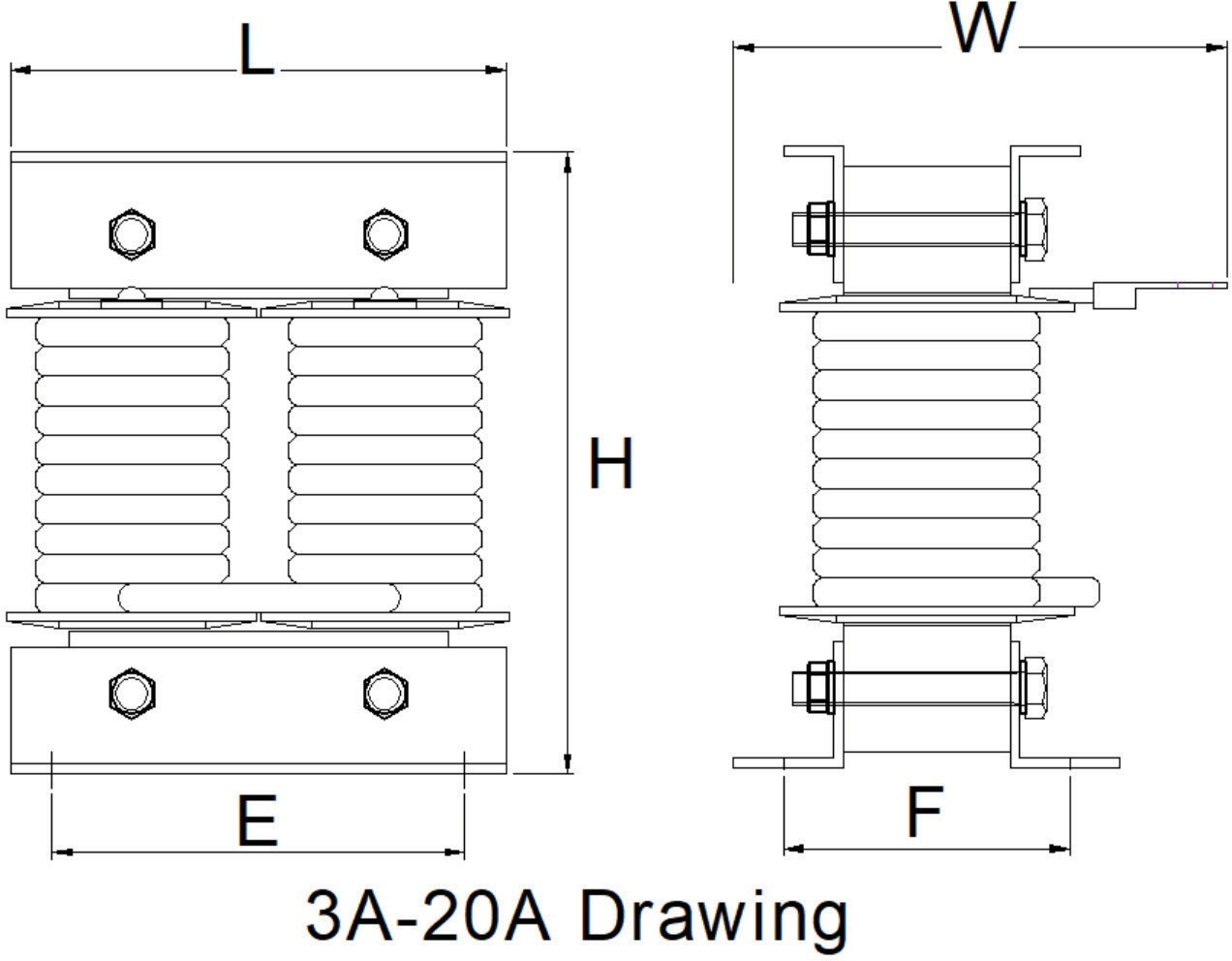

外形尺寸 Outline Dimensions(mm)
選型表 Type Selection Table
|
型號 |
適配功率 |
電感量 (mH) |
額定電流 (A) |
外形尺寸 (mm) Dimensions |
||||||
|
Model |
Power (KW) |
Inductance |
Rated Current |
L |
(長) |
W |
(寬) |
H |
(高) |
安裝尺寸 E*F |
|
3A |
0.4/0.75 |
28 |
3 |
115 |
130 |
110 |
90*70 |
|
6A |
1.5/2.2 |
11 |
6 |
115 |
130 |
110 |
90*70 |
|
12A |
3.7/4.0 |
6.3 |
12 |
115 |
130 |
110 |
90*70 |
|
23A |
5.5/7.5 |
3.6 |
23 |
115 |
140 |
110 |
90*80 |
|
33A |
11/15 |
2 |
33 |
115 |
140 |
110 |
90*80 |
|
40A |
18.5 |
1.3 |
40 |
115 |
150 |
110 |
90*90 |
|
50A |
22 |
1.08 |
50 |
115 |
160 |
110 |
90*100 |
|
65A |
30 |
0.8 |
65 |
132 |
165 |
120 |
110*100 |
|
78A |
37 |
0.7 |
78 |
150 |
170 |
140 |
122*110 |
|
95A |
45 |
0.54 |
95 |
150 |
170 |
140 |
122*110 |
|
115A |
55 |
0.45 |
115 |
150 |
180 |
140 |
122*120 |
|
160A |
75 |
0.36 |
160 |
150 |
160 |
190 |
120*85 |
|
180A |
90 |
0.33 |
180 |
150 |
170 |
190 |
120*95 |
|
250A |
110 |
0.26 |
250 |
180 |
190 |
220 |
135*105 |
|
290A |
132 |
0.22 |
290 |
180 |
195 |
220 |
135*105 |
|
340A |
160 |
0.17 |
340 |
180 |
200 |
220 |
135*115 |
|
460A |
185 |
0.09 |
460 |
200 |
190 |
270 |
135*105 |
|
490A |
220 |
0.08 |
490 |
200 |
195 |
270 |
135*105 |
|
650A |
300 |
0.07 |
650 |
200 |
200 |
270 |
135*115 |
備注：以上規格為公司標準產品，可根據客戶產品定制設計產品性能和尺寸外觀。
